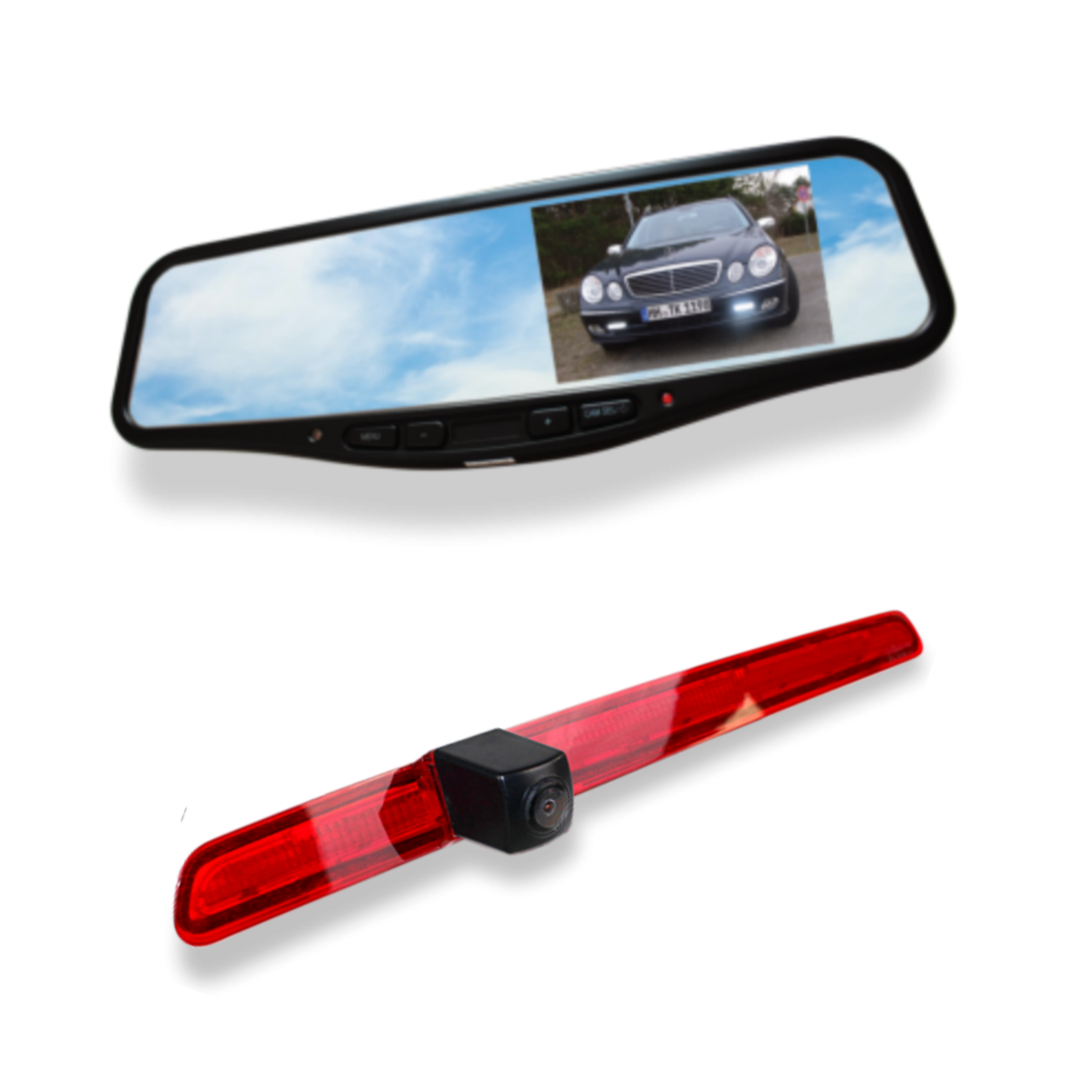

TFT-SP43 Digitaler 4,3″ LCD Spiegel-Monitor
Anschlussmöglichkeit für zwei Kamerasysteme
Separat auswählbare Bildschirmdarstellung
Schaltmöglichkeit über Triggersteuerungen
Einblendung von Hilfslinien zwecks Einparkhilfe
Montagemöglichkeiten über Klettband, Montagefuß oder
im Lieferumfang enthaltene Grundplatte
Systemvorteile
- Anschlussmöglichkeit für 2 Kameras
- Wahlweise automatisches Einschalten einer Kamera über Triggersignal (Rückwärtsgang) oder per Knopfdruck am Monitor
- Wahlweise normale oder gespiegelte Darstellung für jeden Eingang separat einstellbar
Technische Daten
| Bezeichnung |
TFT-SP43 |
| Monitor |
4,3" (10,9cm) TFT |
| Video System |
Autom PAL / NTSC |
| Auflösung |
391.680pix |
| Betrachtungswinkel |
U=70° / O=50° / R+L=70° |
| Leuchtstärke / Kontrast |
400 cd/m3 / 500:1 |
| Versorgungsspannung |
10-32 V DC |
| Stromaufnahme |
< 5 W |
| Tastensteuerung |
Gehäuseintegration |
| Betriebstemperatur |
-20°C ~ 70°C |
| Lagertemperatur |
-30°C ~ 80°C |
| Maße / Gewicht |
276x 91x 30 mm / 580g |
| Zertifizierungen |
E, CE, ROHS |
CM07N-VWT6-K ~ Bremslichtkamera
Spezial-Kamera für VW T-6 mit Heckklappeund darüber liegendem Bremslicht
Austausch und Ersatz der vorhandene Original-Streuscheibe / Bremsleuchte
Verwendung der Original-Leuchtmittel ▪ Hochwertige Kamera mit hochauflösendem Bildsensor
Selbstreinigungseigenschaften durch nanobeschichtetes Schutzglas (Lotuseffekt)
Robuste, salzbeständige Gehäuseausführung ▪ Kamera im Kunststoffhalter integriert
Systemvorteile
- Ohne sichtbare Kabelführung
- Vollintegration ins Fahrzeugdesign
- Adaptierbar an Moniceiver und Navigation
- Einblendbare Einparklinien
- Geringer Kabeldurchmesser für die Montage im Türbereich
Version für Modelle mit Hecktüren: CM07N-VWT6-T
Version für Modelle mit Heckklappe: CM07N-VWT6-K
Technische Daten
| Bezeichnung |
CM07N-VWT6-K |
| Sensortyp |
1/3" CMOS Sensor |
| Bildausgabe |
spiegelnd / umschaltbar |
| Bildauflösung |
NTSC 510x 492p / 700 TV-Linien |
| Versorgungsspannung |
12 V DC / 130 mA |
| Öffnungswinkel |
170° |
| Betriebstemperatur |
-30° C - +70° C |
| Lagertemperatur |
-40° C - +80° C |
| Gewicht |
ca. 350g |
| Schockgeprüft |
Ja |
| Schutzklasse |
IP69K |
| Zertifizierungen |
E, CE, ROHS konform |
Lieferumfang
- Spiegelmonitor TFT-SP43
- Bremslichtkamera CM07N-VWT6-K
- Verbindungskabel 12m VL-6/12s

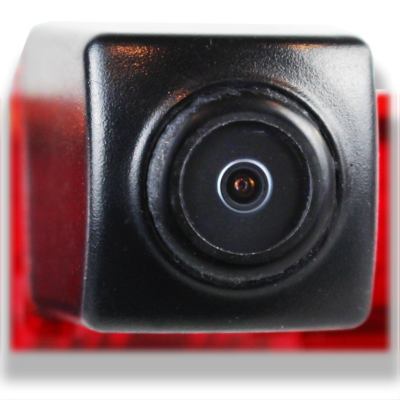

.png "Kamera front")

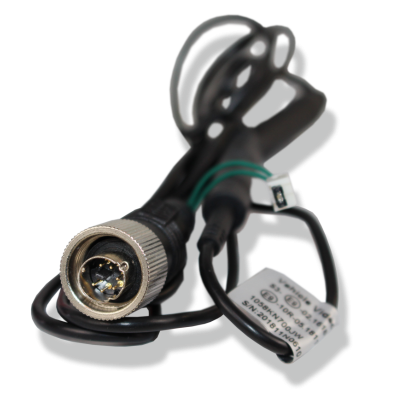

.png "6Pin Anschlussstecker Kamera")

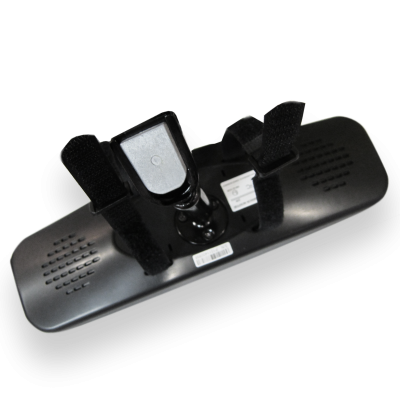

.png "Monitor von hinten")

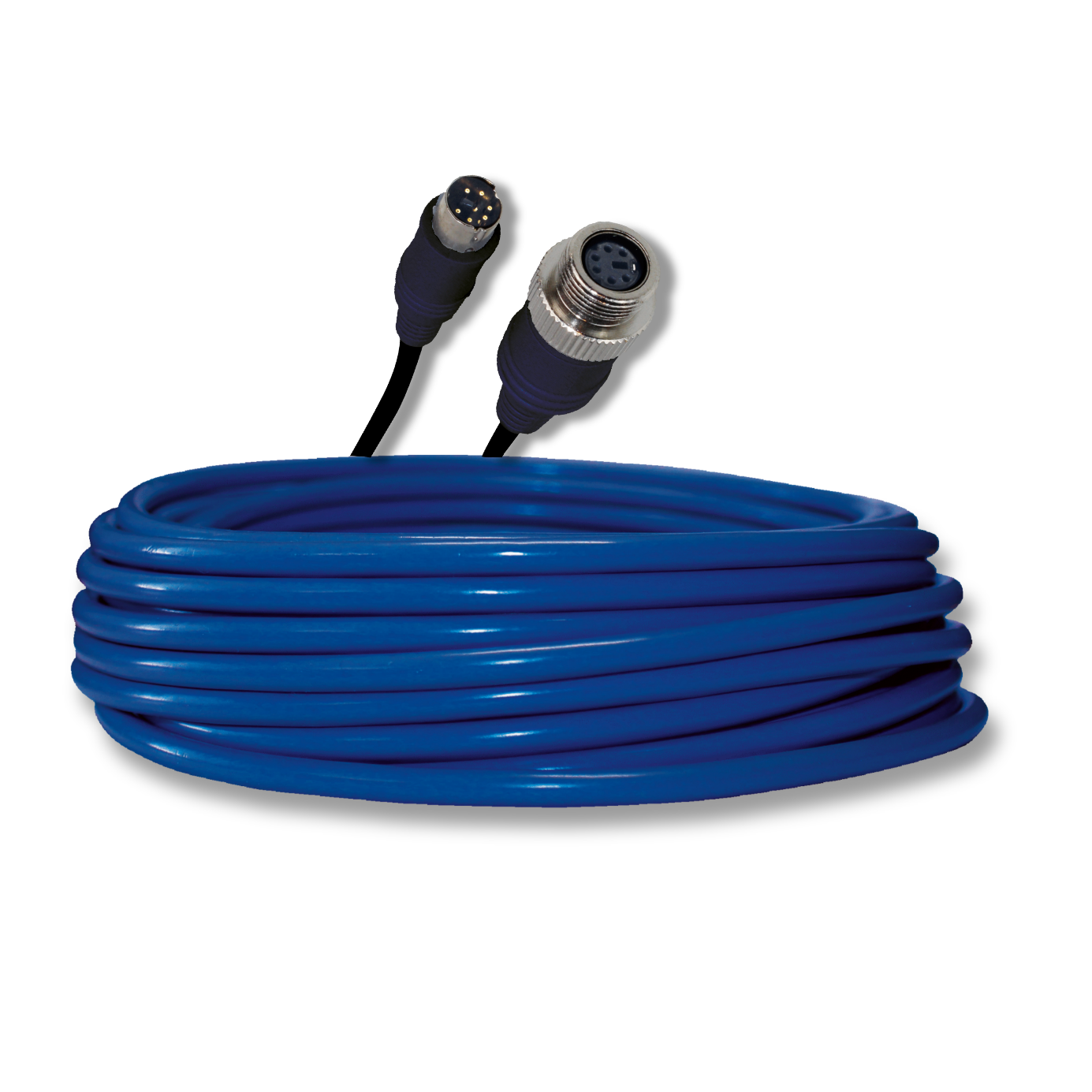

.png "Rückfahrkamera Verlängerungskabel")
