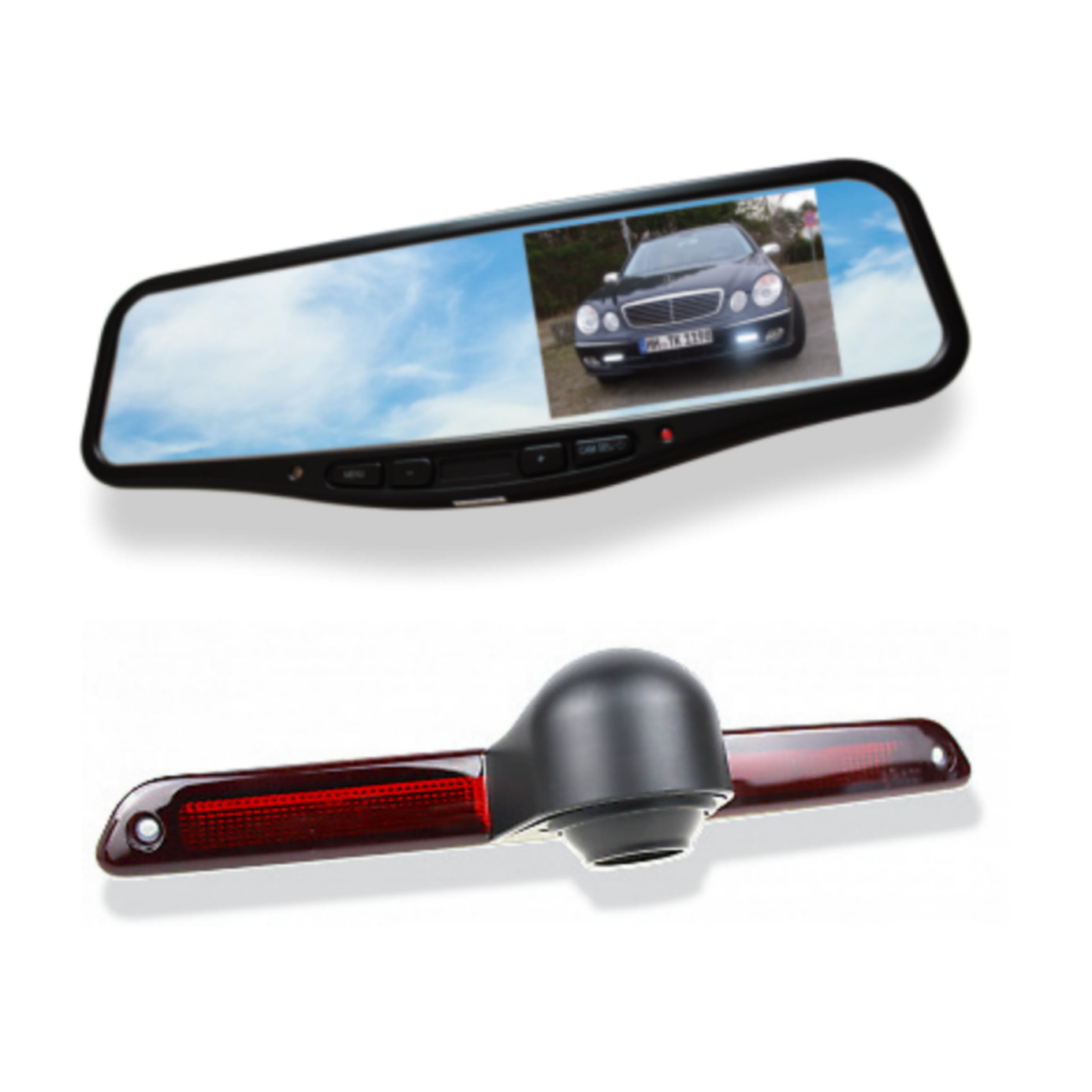

TFT-SP43 Digitaler 4,3″ LCD Spiegel-Monitor
Anschlussmöglichkeit für zwei Kamerasysteme
Separat auswählbare Bildschirmdarstellung
Schaltmöglichkeit über Triggersteuerungen
Einblendung von Hilfslinien zwecks Einparkhilfe
Montagemöglichkeiten über Klettband, Montagefuß oder
im Lieferumfang enthaltene Grundplatte
Systemvorteile
- Anschlussmöglichkeit für 2 Kameras
- Wahlweise automatisches Einschalten einer Kamera über Triggersignal (Rückwärtsgang) oder per Knopfdruck am Monitor
- Wahlweise normale oder gespiegelte Darstellung für jeden Eingang separat einstellbar
Technische Daten
| Bezeichnung |
TFT-SP43 |
| Monitor |
4,3" (10,9cm) TFT |
| Video System |
Autom PAL / NTSC |
| Auflösung |
391.680pix |
| Betrachtungswinkel |
U=70° / O=50° / R+L=70° |
| Leuchtstärke / Kontrast |
400 cd/m3 / 500:1 |
| Versorgungsspannung |
10-32 V DC |
| Stromaufnahme |
< 5 W |
| Tastensteuerung |
Gehäuseintegration |
| Betriebstemperatur |
-20°C ~ 70°C |
| Lagertemperatur |
-30°C ~ 80°C |
| Maße / Gewicht |
276x 91x 30 mm / 580g |
| Zertifizierungen |
E, CE, ROHS |
CM07N-SPR ~ MB-Sprinter 120° Bremslichtkamera mit Nachtsichtfunktion
Vollintegrierte Bremslichtkamera, speziell für Mercedes Sprinter
Einfachste Installation des formschönen Designgehäuses
Geeignet für TV-Systeme NTSC / PAL
Kameraoptik mit hochleistungsfähigem CMOS-Sensor
Erfassungswinkel 120° Spritzwasser- und staubgeschützt, Schutzklasse IP69K
Nachtsichtfunktion mit neun LEDs, Anschluss an das 12V Bordsystem
Systemvorteile
- Montage ohne Bohren neuer Löcher
- Problemloses Ausrichten des Sichtwinkels der Kamera
- Einstellbares Objektiv
- Hohe Auflösung
- Nachtsicht durch IR-Dioden
- Passende Konstrukltion für vorhandene Bremsleuchte
- Waschanlagentauglich
- Adaptierbar an Moniceiver und Navigation
- Einblendbare Einparklinien
- Einfache Montage
- Salt-Spray-Test geprüft
Technische Daten
| Bezeichnung |
CM07N-SPR |
| Sensortyp |
1/3" Farb-CMOS Sensor |
| Bildausgabe |
gespiegelt / umschaltbar |
| Bildauflösung |
NTSC / 700TV-Linien / hor. 510x vert. 492 pix |
| Versorgungsspannung |
12 V DC / 130 mA |
| Öffnungswinkel diagonal |
120° |
| Mikrofon |
hochempfindlich / eingebaut |
| Betriebstemperatur |
-40° C - + 80° C |
| Lagertemperatur |
-40° C - +85° C |
| Nachtsicht |
9-IR Dioden / Sichtweite bis zu 8m |
| Maße / Gewicht |
340x 65x 100 mm / 180g |
| Schockgeprüft |
10G |
| Schutzklasse |
IP69K / salzwasserbeständig |
| Zertifizierungen |
E, CE, ROHS konform |
Lieferumfang
- Spiegelmonitor TFT-SP43
- Bremslichtkamera CM07N-SPR

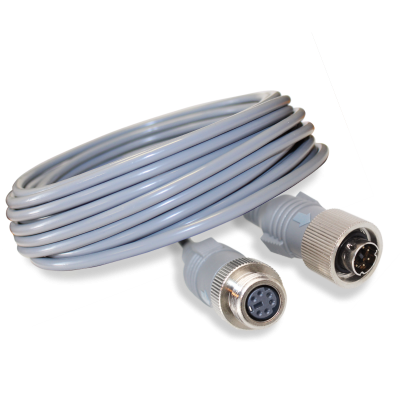

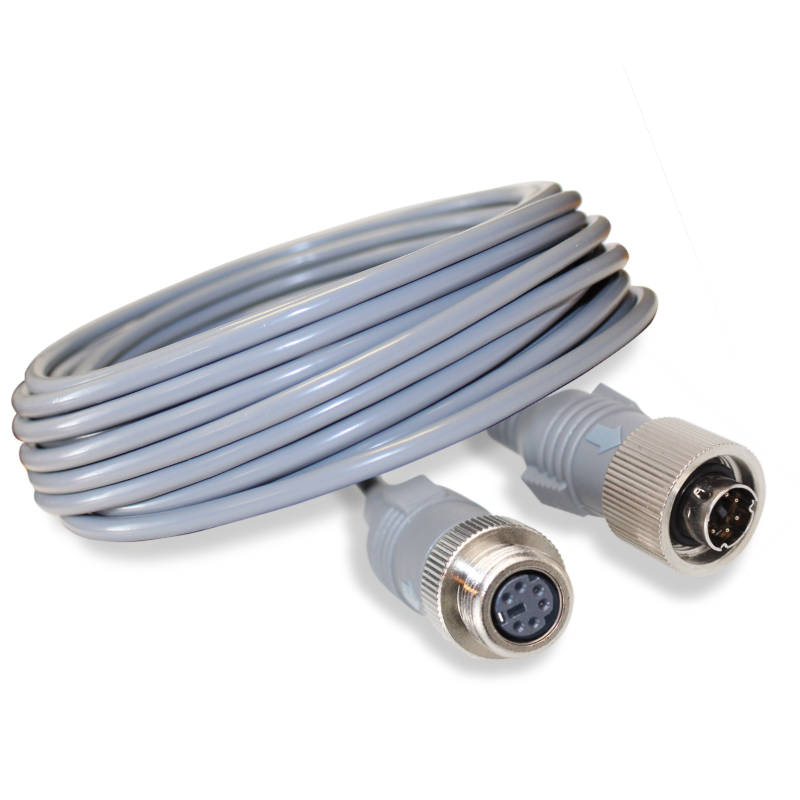

- Verbindungskabel 12m VL-6/12s
.jpg "Kamera front")
.jpg "Kamera seite/hinten")
.png "Monitor von hinten")
.jpg "Preview: Kamera front")
.jpg "Preview: Kamera seite/hinten")
.png "Preview: Monitor von hinten")

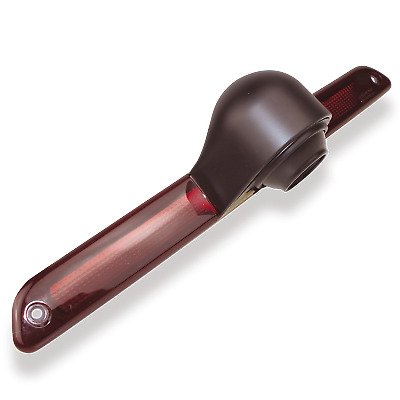

.jpg "Kamera front")

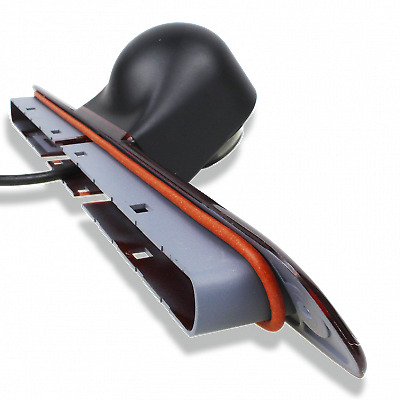

.jpg "Kamera seite/hinten")

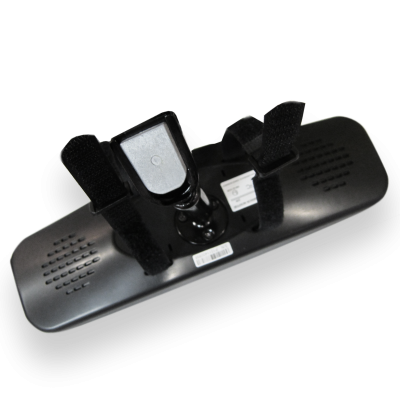

.png "Monitor von hinten")
