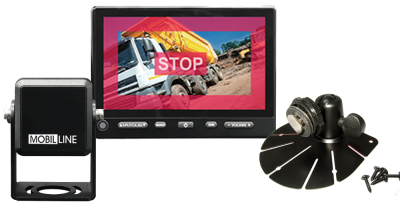

NO-RAD-22 ~ Radar Set - aufrüstbar mit geschwindigkeitsabhängig aktivierbarer Abbiegekamera
Zur Nutzung an Fahrzeugen mit Heck-Trittstufe, Motorradbühne, festinstallierten Fahrradträger, etc.
Das Problem ist bekannt. Viele Lieferfahrzeuge und Rettungswagen mit Kofferaufbau haben am Heck eine Trittstufe und das Betreten des Innenraums zu erleichtern.
Diese Trittstufe wird aber im Einsatz oft beschädigt und zieht hohe Instandsetzungskosten nach sich. Das Radarsystem warnt den Fahrer optisch und akustisch und zieht seine Aufmerksamkeit zu Bildschirm. Dort kann er, unterstützt durch die hochauflösende AHD-Kamera des Systems, unfallfrei und zielgenau einparken.
Eine Win-Win Situation für Fahrer und Betreiber.
Optional kann noch eine geschwindigkeitabhängig gesteuerte Abbiegekamera in weiß an das System angeschlossen werden. Dies erfordert nur geringe Mehrkosten für Kamera und Kabel, hilft aber entscheidend Unfälle mit Fahrradfahrern beim Abbiegen zu vermeiden.
Mobilline Radar-Rückfahr-Assistent – die erste Wahl für den kommerziellen Einsatz. Äußerst robust, extrem verlässlich.
- 7" AHD Radarmonitor mit eingebauter Controllbox für 3 Kameras - Bild-Format 16:9
- AHD-Weitwinkel-Kameraeinheit für den schweren, gewerblichen Einsatz.
- Erfüllt den geforderten Sichtwinkel gemäß UN-ECE R158 bei einer Montagehöhe ab 2,5m.
- Hochauflösender Bildsensor für starke Lichtausbeute bis unter 0,1 Lux und IR-LED-Unterstützung bei Dunkelheit
- Salzbeständiges Gehäuse mit Sonnenschild
- Haltebügel aus Nirosta-Stahl, Schutzklasse IP69K
- Sensibler Radarsensor mit Halterung
Systemvorteile
- Optimale Lösung für Lieferfahrzeuge mit fester Trittstufe am Heck
- Die Radarabdeckung erfüllt den in der UN ECE R158 geforderten Sensierungsbereich
- Hochauflösende AHD Weitwinkel-Kameraoptik
- Bis zu 10m Nachtsicht durch IR-Dioden
- Mikrofon
- Zuverlässige Funktion
- Optional aufrüstbar mit einer Abbiegkamera schwarz, welche per Blinker oder geschwindigkeitsabhängig zugeschaltet werden kann.
Technische Daten

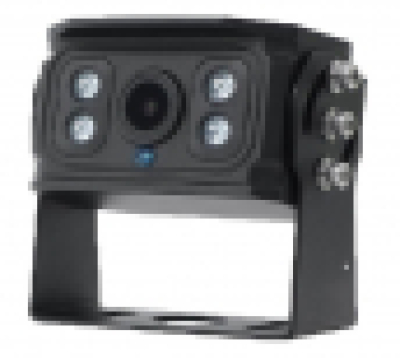

| Kameratyp | CM22N-AHD |
| Sensortyp | 1/3" CMOS Sensor |
| Bildformat | 16:9 |
| Bildauflösung | AHD 1080P |
| Auflösung AHD | 2,0 Mio Pixel |
| Versorgungsspannung | 12/24 V DC / < 200 mA |
| Öffnungswinkel | 140° hor |
| Mikrofon | hochempfindlich / eingebaut |
| Betriebstemperatur | -30° C - +70° C |
| Lagertemperatur | -40° C - +80° C |
| Nachtsicht | 12-IR Dioden / auf 10m Entfernung |
| Maße / Gewicht | 62x 76,4x 78mm / 310g |

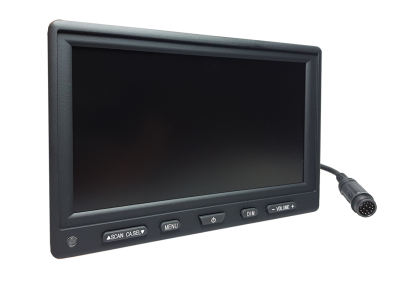

| Monitortyp | TFT703HDR |
| Bildschirmgröße | 7“ AHD Digitalbildschirm (16:9 Wide Screen) |
| Auflösung | 1024 X (RGB) 600 Pixel |
| Helligkeit | 500cd/㎡ |
| Sichtfeld | Oben 70° / Unten 75° / Links 75° / Rechts 75° |
| Dimmer | automatisch durch CDS Sensor oder manuelles Einstellen |
| Kamera Input | (AHD 2.0RX/ CVBS Support) 3 CH (1 CH Shutter) |
| Audio Input | 1 CH (1 CH Audio) |
| Audio Output | 1 W Mono Lautsprecher |
| Eingangsleistung | DC 12-32 V / automatisch EIN / AUS über ACC |
| RADAR Sensor | RAD04 |
| Übertragungsfrequenz | 24.05 ~ 24.20 GHz EU, FCC, KC |
| Modulation | FMCW (Frequency Modulated Continuous Wave) |
| Versorgungsspannung | 12 ~ 24 V DC |
| Spannung | 300 mA@12V |
| Einschaltzeit | 300 ms |
| Übertragung | RS-485 |
| Schockgeprüft | 10G> |
| Schutzklasse | IP69K |
| Zertifizierungen | E13, CE, ROHS konform |
Lieferumfang
- Kamera
- Monitor
- Radarsensor
- Befestigungssätze
- Verlängerungskabel
- Deutsche Anleitung
